AWU
AWU
Pro obrábění větších obrobků, jakož i pro těžké třískové obrábění, je k dispozici konstrukční řada obracečů AWU s horizontální nebo vodorovnou otočnou osou a vertikálně uloženou lícní deskou. Pohon zajišťuje sada šnekových kol. Na přání můžeme přidat předřazenou převodovku poháněnou řemenem. V zařízení jsou použita ložiska konstrukční řady YRT; podstatou konstrukce je použití ložisek o maximálním možném průměru, která je možné zabudovat do vlastního tělesa zařízení. Pro dosažení co největší tuhosti je možné na zadní straně tělesa použít opěrná ložiska. Konstrukce je tvořena silnostěnným odlitkem s masivním žebrováním. Rádi vám v lícní desce vyprojektujeme středový otvor o velkém průměru.

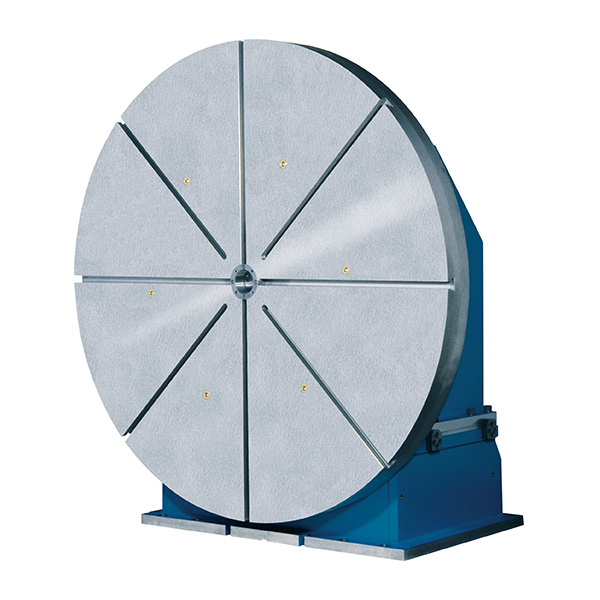

Dostupné konstrukční velikosti: AWU 520 – AWU 630 – AWU 800 – AWU 1000 – AWU 1250 – AWU 1600

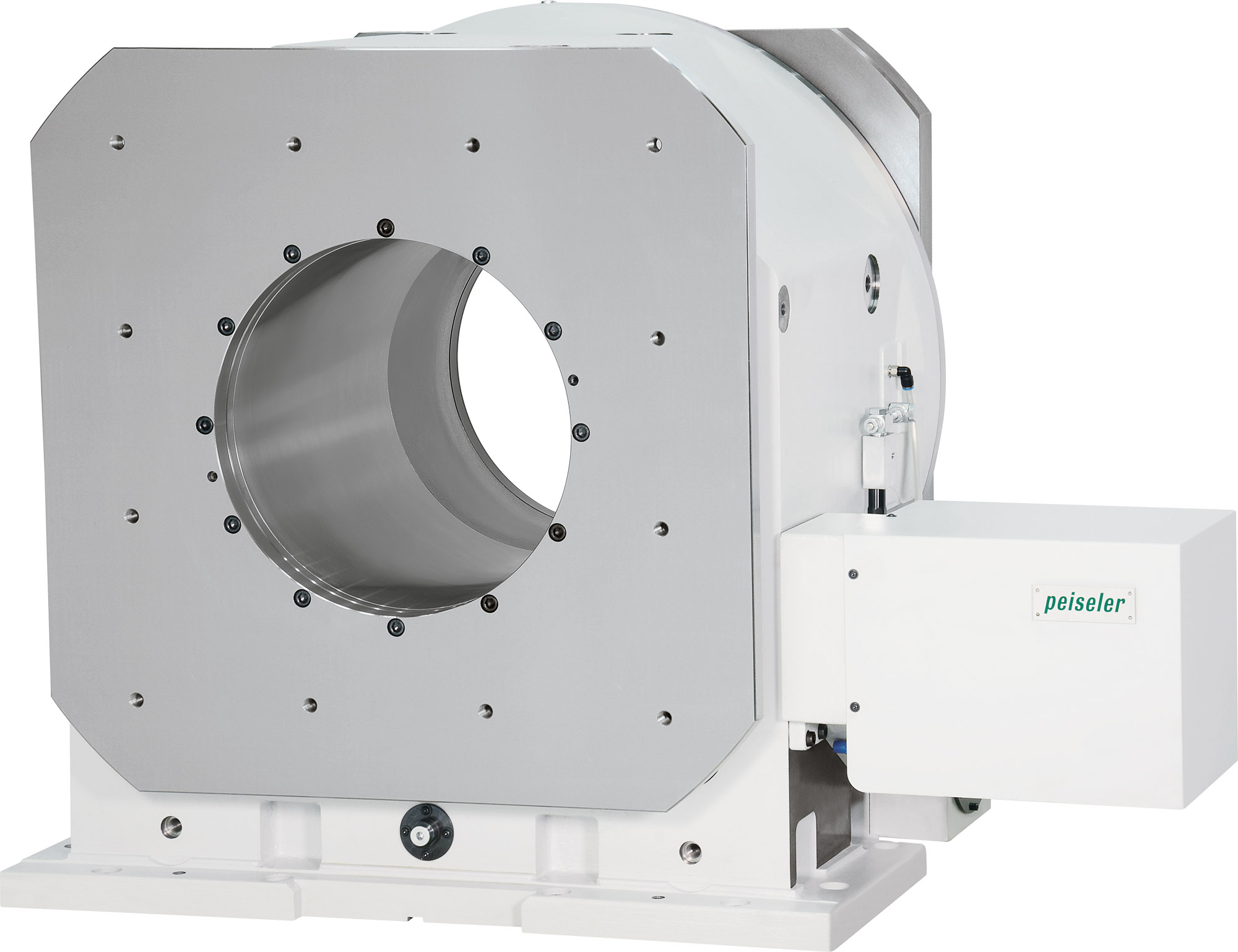

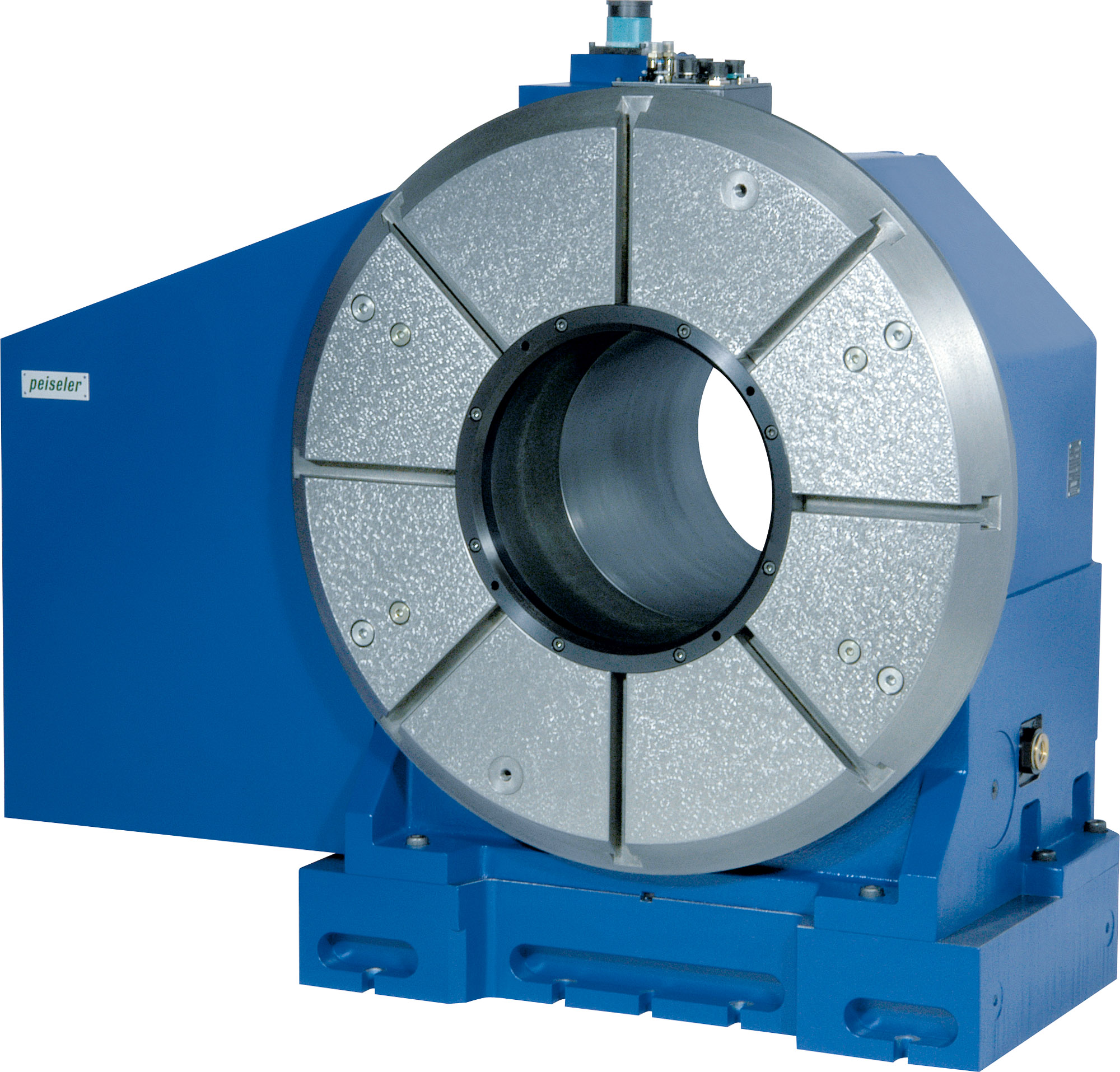

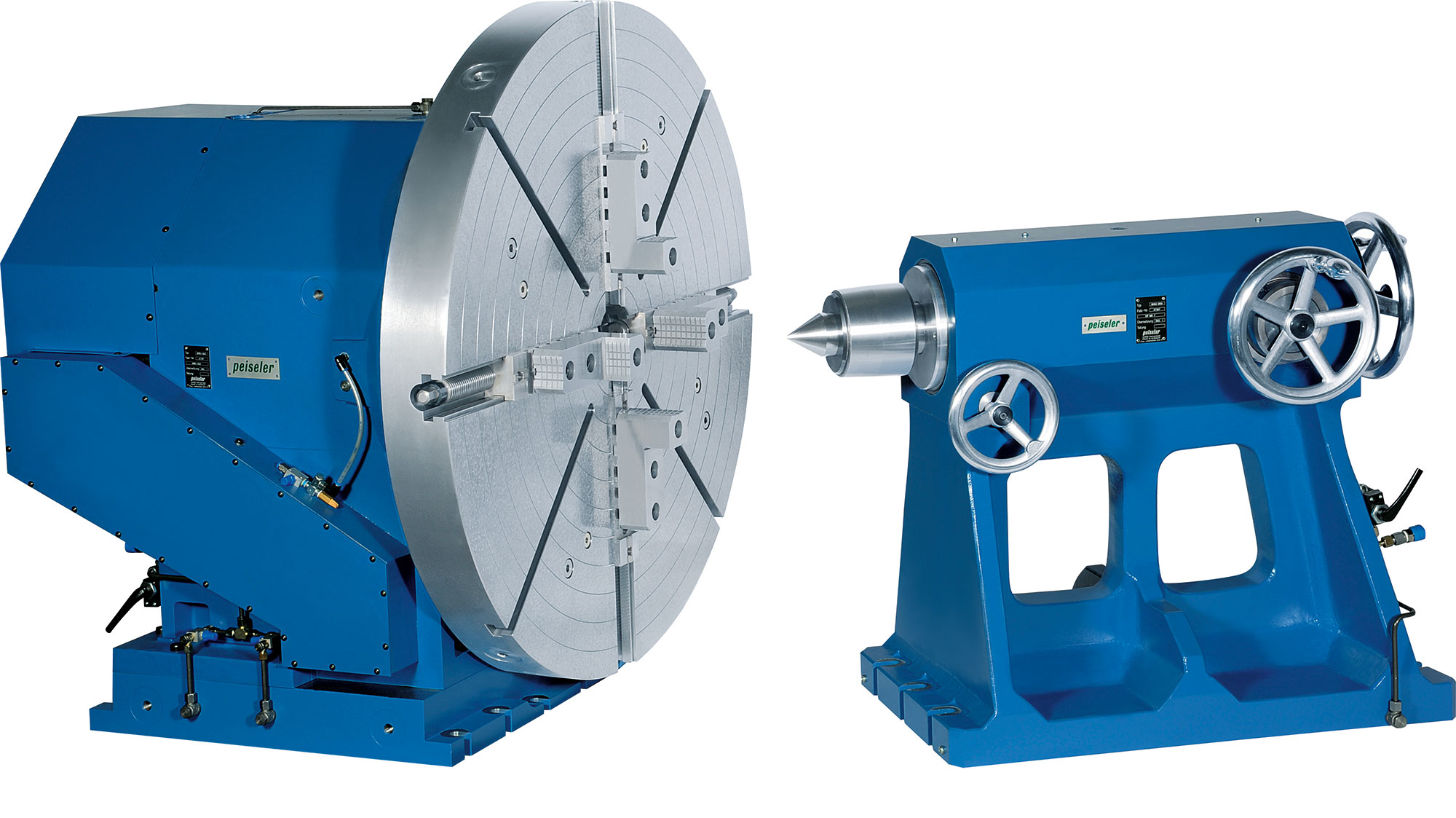

Abbildung AWU 800 C
V rámci dané konstrukční řady Vám nabízíme další konstrukční řešení:
- lícní desky se sklíčidly a boxy s upínacími čelistmi o různých rozměrech
- opěrná ložiska a obracecí zařízení
- lunety
- válečkové čelisti
- montáž manipulátorů AWU na stoly ATU pro pětiosé obráběcí stroje
- lineární pojezdové jednotky v podstavci
- kombinace s větším počtem vřeten
AWU
Datový list
Všechny konstrukční velikosti a provedení najdete zde v přehledném uspořádání v našem datovém listu.
Stáhnout soubor PDF
