ZASR
ZASR
V konstrukční řadě ZASR nabízíme dvouosá otáčecí zařízení s pohonem s předepjatými ozubenými koly. Použity jsou převodovky buď s koly s čelním ozubením, nebo s kuželovými koly. Pro výběr je rozhodující vestavný prostor a horizontální nebo vertikální uspořádání vřetena. Protože jsou ozubená kola vzájemně mechanicky nebo elektricky předepnuta, nemají převody žádnou vůli. Jejich použití je vyhrazeno především osám obracečů. Osy stolů jsou v provedení s přímým pohonem. Možná doba provozu je u převodovek s ozubenými koly v porovnání s převodovkami se šnekovými koly větší. Co se dynamiky týče, můžeme převodovky s ozubenými koly zařadit na stupeň mezi převodovky se šnekovými koly a přímé pohony. Osa stolu může být poháněna přímo - pro soustružení bude vybavena konstrukční řadou ATD dyn.

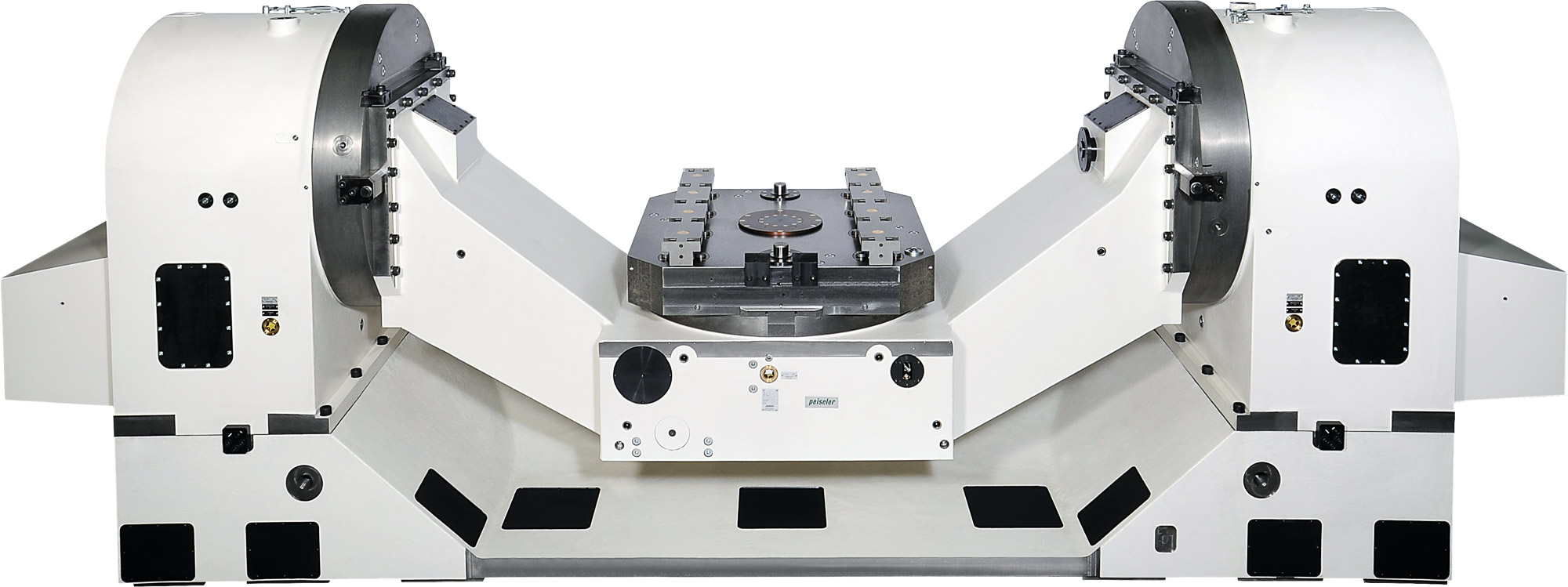

Dostupné konstrukční velikosti: ZASR 520 – ZASR 630 – ZASR 800 – ZASR 1000

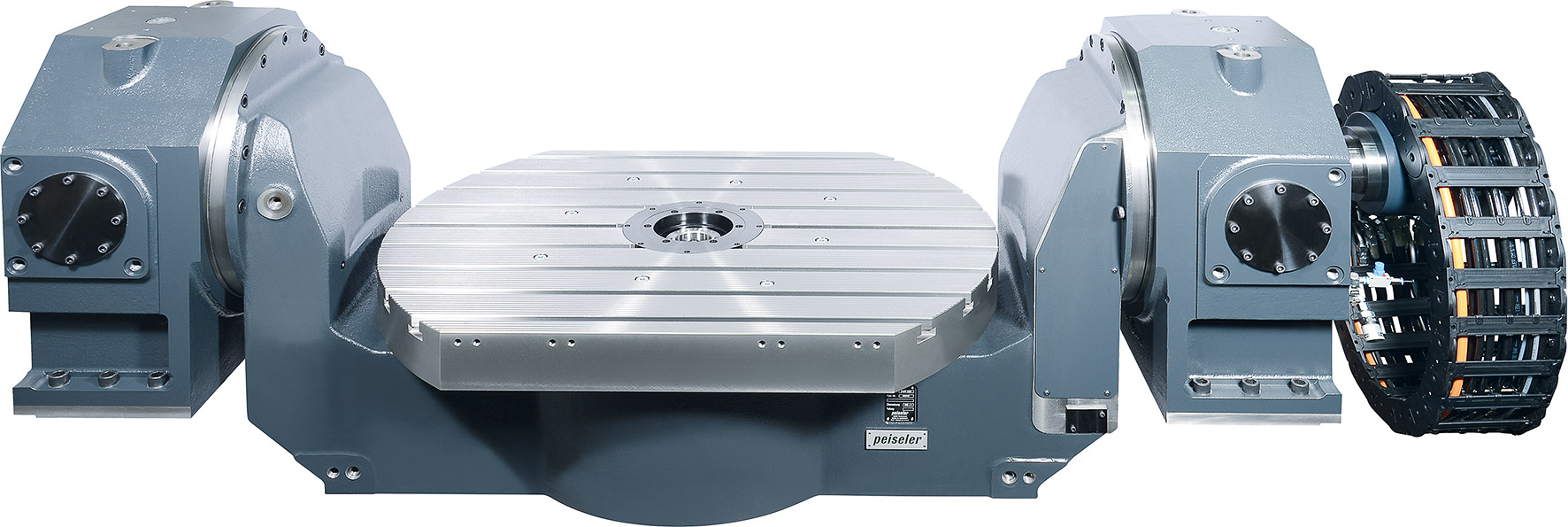

Abbildung ZASR 630
V rámci konstrukční řady ZASR Vám nabízíme alternativní konstrukční řešení:
- osy C pro uchycení palet s upínacím systémem s nulovým bodem
- osy C pro uchycení palet podle DIN 55201
- jednotky s nepohyblivými pouzdry
- jednotky s lineárně pojízdnými pouzdry
- jednotky bez opěrných ložisek s letmým uložením
- kulaté pouzdro jako vestavnou patronu do stěny stroje
ZASR
Datový list
Všechny konstrukční velikosti a provedení najdete zde v přehledném uspořádání v našem datovém listu.
Stáhnout soubor PDF
